背景抑制光电传感器

可检测物体：透明瓶检测/高反光物体检测/透明膜检测
/高反光物体检测带开口物体检测/注射剂托盘检测(透明或者乳白色)
/玻璃容器前的纸和薄膜带检测/太阳能板检测/物流包裹辨识

产品描述

检测方式	扩散反射型
NPN 输出	FH-PQ5B-D30-INX-L20
PNP 输出	FH-PQ5B-D30-IPX-L20
检测距离	300mm
标准检测物体	不受物体背景颜色影响
应差	白画纸10cm×10cm设定距离300mm，黑画纸10cm×10cm设定距离285mm
光源（波长）	红色发光二极管LED（680mm）
电源电压	DC12-24V±10% 波动（P-P）10%以下
消耗电流	30mA以下
控制输出	负载电源电压DC26. 4V以下，负载电流100mA以下，漏电流10μA以下，集电极开路输出（NPN/PNP 输出根据形式而不同）白线不接入光时0N/白线接入蓝线遮光时0N的切换式
保护电路	电源逆接/输出短路
响应时间	动作/回复 0.5ms以下
灵敏度调节	旋钮最大旋转5圈
环境照明	白炽灯3000 I×以下 / 白光10000 I×以下
环保温度	动作时：-25~+55℃(with no icing) 保存时：-30~+70℃(with no icing)
环境湿度	动作时：-35%~55% (with no icing) RH 保存时：35%~70% (with no icing) R
绝缘电阻	20MΩ以上（500VDC）
介电强度	AC1000V 以上在50-60SHz时，在电流承载部件和外壳间达1分钟
耐震动（耐久）	10~55Hz，1.5mm双辐，在X、Y、Z方向达到1h
耐冲击（耐久）	500m/s2 双辐，在X、Y、Z方向上各3次
输出动作方式	接线
连接方式	导线引出型（标准导线长度：2m）
指示灯	红色LED：检测输出0N时亮起
保护构造	IP65
材质	外壳：聚对苯二甲酸丁二醇脂（PBT）,操作部及镜头外壳：聚酯合橡胶

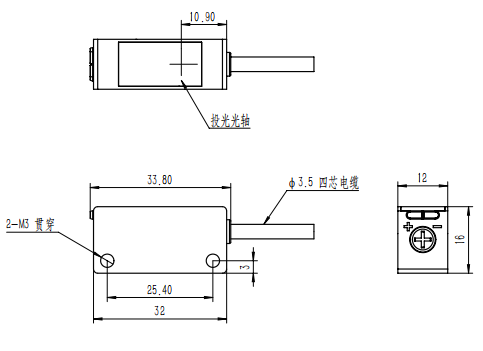

安装尺寸图：
